投影仪散热模拟分析

项目名称：APT投影仪热分析

设计日期：

主要工作：1.热分析（对原结构投影仪进行热分析，找出热点；摄像头PCBA和距离传感器PCBA主芯片温度及板温评估；光耦板及主板PCBA芯片温度评估；LED电源板温度评估；投影仪壳体表面温升评估.....）2.热设计（对投影仪的风道结构进行改善；优化投影仪前后侧散热器；热管位置及功率优化；风机优化......）3.结构设计（热设计方案转化为结构方案）

产品简绍：投影仪，又称投影机，是一种可以将图像或视频投射到幕布上的设备，可以通过不同的接口联通计算机、VCD、DVD、BD、游戏机等。投影仪广泛应用于家庭、办公室、学校和娱乐场所。想在主流智能投影仪光源有三种：第一种是以超高压汞灯为代表的光强度气体放电光源，后两种都是固态光源，也就是常说的新光源，也可组合成混合光源。

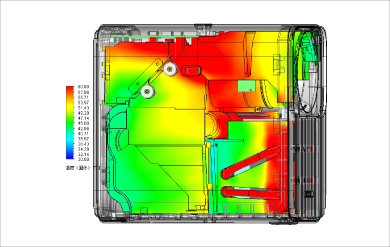

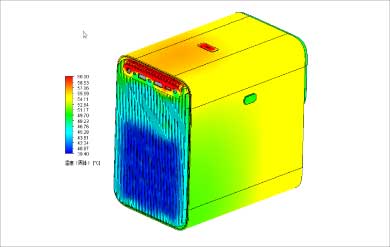

图片展示：

方案结论: 目前的投影仪均采用风扇牵引周围的环境空气进入壳体，通过强制对流对内部的器件进行散热，这就需要对内部的风道及系统风量进行有效控制；我们采用调整风扇风量来达到光机周围空气温度，降低光机的运行环温，同时再对散热器进行优化和位置微调降低局部温度；同时对于各种密封结构，如玻璃与金属密封结构、PCB的接触结构都进行了一些材料测试、冷却控制、气流分控、接触导热等优化热设计方案，最终定型结构，效果良好。
